Стропильная система четырехскатной крыши


 В практике строительства встречается два основных вида стропильной системы четырехскатной крыши:

  • стропильная система вальмовой крыши
  • стропильная система шатровой крыши



Обратите внимание

chetyrehskat1Вальмовая крыша – это крыша, состоящая из двух скатов в форме трапеции (вдоль более длинных противоположных стен) и двух скатов в форме треугольников (вдоль бюолее коротких противоположных стен).

chetyrehskat2Шатровая же крыша, как правило, строится на строениях с четырьмя одинаковыми стенами (основание здания – квадрат), или над отдельными частями здания имеющими форму квадрата.



Рассмотрим эти виды стропильных систем подробнее.





Особенности стропильной системы четырехскатной крыши (вальмовой)

Стропильная система четырехскатной крыши отличается от других систем наличием особых элементов конструкции: накосных стропил и наружников. О них мы и поговорим подробнее.

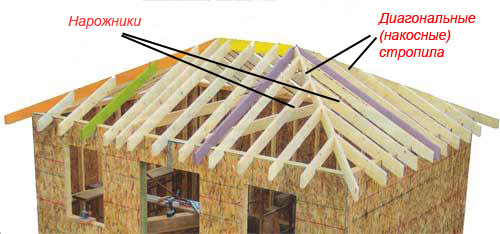

Стропильная система четырехскатной крыши

Накосные стропила

Для всех четырехскатных крыш характерно наличие в составе стропильной системы особенных – накосных  стропил, которые направлены к углам здания. Их еще называют диагональными.

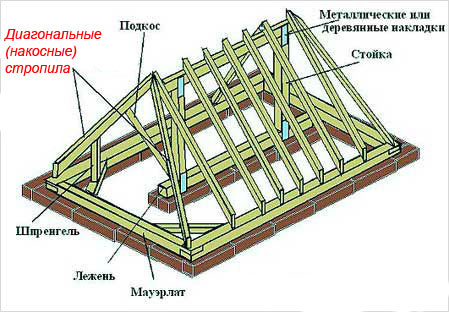

накостные стропила

Как элемент, несущий гораздо большую нагрузку, чем обычное стропило, накосные стропила, как правило, монтируют из двойного бруса (доски).



Обратите внимание

Эти стропила самые длинные и часто приходится делать их из двух частей.



При этом я придерживаюсь правила, что стык (место сращивания) подпирается стойкой, установленной на расстоянии, составляющем 0.15 от длины пролета. При этом стойка должна располагаться на расстоянии 1/4 длины накосного стропила от конькового узла.



Нарожники

Еще одна особенность стропильной системы вальмовой крыши – наличие нарожников – более коротких стропил, в отличие от обычных. Они всегда опираются на накосные стропила своим верхним концом. Чтобы равномерно распределить нагрузку на диагональные стропила от нарожников, я их монтирую таким образом, чтобы нарожники двух разных скатов соединялись с диагональным стропилом в разных точках.

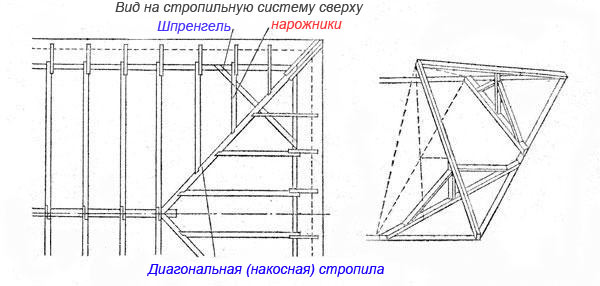

Нарожник

Если диагональные стропила длиннее 7,5 метров, то не помешает дополнительная стойка – я устанавливаю ее обычно под нижнюю часть (на 1/4 длины) стропила. Опираться она может на балку перекрытия (если балка рассчитана на такую нагрузку) или шпренгель – балку, лежащую на смежных стенах в углу здания.



Обратите внимание

При железобетонном перекрытии такую стойку можно ставить прямо на шпренгель, не забывая о деревянных прокладках и гидроизоляции.



Шпренгель можно усилить подкосами – такая конструкция называется шпренгельная ферма.

При длине пролета более 9 метров, я ставлю еще одну стойку. Нагрузки при таких размерах весьма значительны, поэтому в случае деревянного перекрытия под центральную стойку я кладу еще одну, дополнительную, балку перекрытия.



Советую прочитать:

узлы стропильной системы

стропильная система мансардной крыши



Виды крепления накосных стропил

Крепление накосных стропил к коньку бывает двух видов:

1. В случае, когда выполняется один коньковый прогон – я стыкую стропила, выполнив двойной срез (под прямым углом), и креплю их на консоли прогона

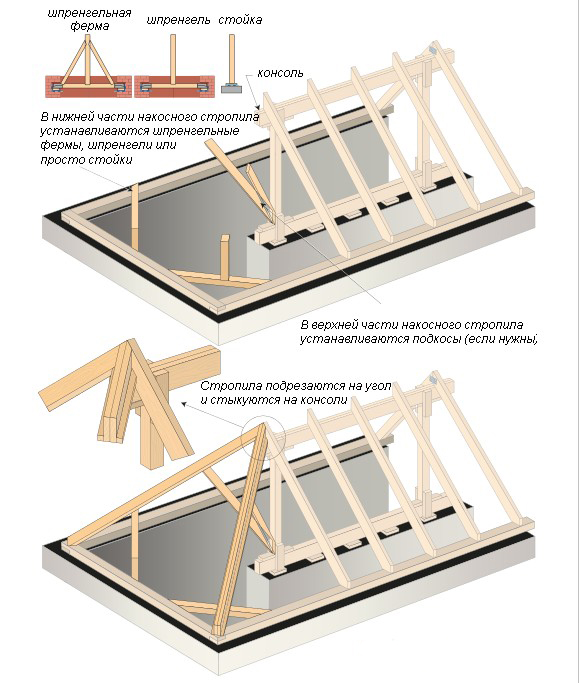

стыкую стропила, выполнив двойной срез

2. В случае конструкции с двумя прогонами – вначале на консоли прогона устанавливаю шпренгель со стойкой, которая и становится основанием для упора накосных стропил (если стропила из досок). Если же стропила из брусьев – к основным стропилам трапециевидных скатов в коньке прибиваю прибоину – короткую толстую доску  - и уже на нее опираю диагональные стропила.

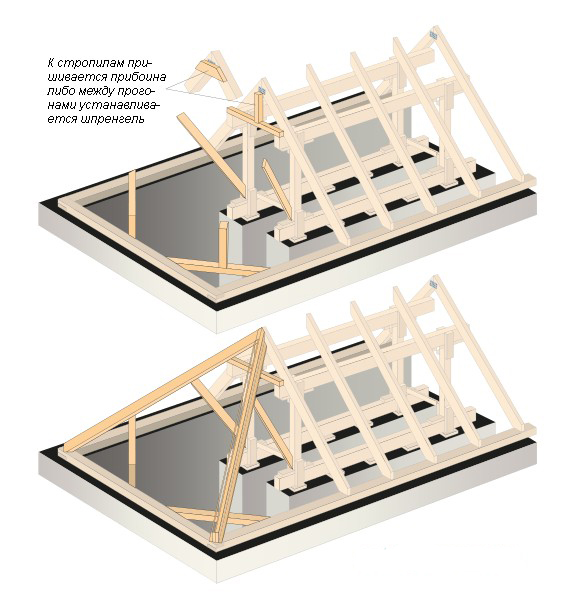

chetyrehskat3



Одной из разновидностей вальмовой крыши является так называемая датская крыша. В такой конструкции прибоина выполняется из более длинной доски или бруса и крепится гораздо ниже конька. Тогда накосные стропила монтируются в местах стыков прибоины и основных боковых стропил.

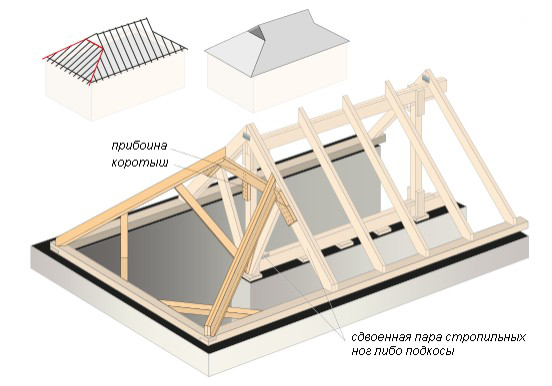

chetyrehskat4

При этом торцевые скаты также получаются трапециевидными, а в верхней части образуется вертикальная плоскость, где можно установить окна для освещения чердака. Такая крыша всегда была очень популярна у строителей.



Особенности стропильной системы четырехскатной крыши (шатровой)

Главное отличие шатровой крыши от остальных – у нее нет конькового прогона. Все четыре накосных стропила упираются и соединяются между собой в одной точке – вершине «шатра».

Если конструкция здания позволяет установить центральную стойку – всю стропильную систему я тогда монтирую из наслонных стропил, что упрощает задачу и снижает нагрузку на элементы кровли.

В противном же случае стропильная система собирается из висячих стропил – тогда мне приходится в обязательном порядке включать в конструкцию затяжки, дополнительные стойки и другие элементы.

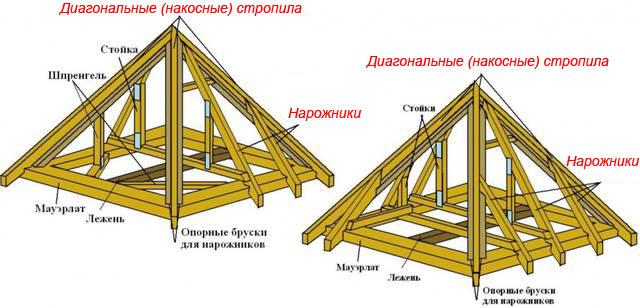

Стропильная система четырехскатной шатровой крыши

Основные стропила (центральные) монтируются от вершины стропильной системы к стенам, под прямым углом. Нарожники устанавливаю параллельно им, предварительно усилив накосные стропила черепным брусом. Можно обойтись и без него – тогда нарожники врубаются в накосные стропила или подрезаются под плоскость стропил и пришиваются гвоздями. И в том и другом случае стропильная система теряет в прочности и для больших зданий непригодна.



Обратите внимание

При железобетонном перекрытии под центральную и дополнительные стойки я кладу лежень на двойной слой гидроизоляции, чтобы избежать загнивания древесины.



При больших размерах накосных стропил, я, как и в случае с вальмовой крышей, в углах строения устанавливаю шпренгели или шпренгельные фермы, усиливающие несущую способность конструкции крыши.

Мауэрлат в данном случае, не обязательно устраивать по всему периметру – достаточно уложить полутораметровые отрезки под основные несущие элементы.



Фотоотчеты наших работ с ценами



Общие правила монтажа стропильных систем четырехскатных крыш

Так как основой стропильных систем четырехскатных крыш являются накосные (диагональные) стропила, при монтаже несущих элементов необходимо соблюдать несколько общих правил:

  • Накосные стропила, несущие удвоенную нагрузку должны исполняться из удвоенного строительного материала, применяемого для остальных элементов стропильной системы.
  • Сростка частей накосных стропил всегда расположена в местах наибольшей нагрузки (верхняя четверть стропила) и усилена вертикальными стойками или подкосами, перпендикулярными по отношению к стропилам.
  • Чтобы не ошибиться с размерами накосных стропил в местах формировании свеса, лучше оставить некоторый запас, который всегда можно подрезать.
  • Наиболее ответственные узлы крепления накосных стропил усиливают дополнительно скруткой из металлической проволоки (катанки) или элементами металлического перфорированного крепежа.

Таким образом, стропильные системы четырехскатных крыш – конструкции более сложные в сравнении с двускатными, и требуют профессиональной подготовки для их монтажа.



Мои сотрудники – хорошо подготовленные работники, имеющие богатый опыт строительства таких крыш – сделают свою работу быстро и безукоризненно. Звоните: +7 (495) 795-82-20



Я, при необходимости готов лично выехать на место для проведения консультации и разрешения всех вопросов еще до начала строительства.
