Чтобы возвести каркас крыши, скорее всего вы будете использовать стропильную систему. Она достаточно надежна и проверена веками. К томуж же в такой системе можно использовать большое количество различных видов материалов.
Содержание
Прежде всего, разберемся: от чего зависит надежность стропильной системы:
- от правильного выбора типа стропильной системы
- от прочности соединений в узлах стропильной системы
- от точности инженерных расчетов проектируемых нагрузок на крышу
- от правильного выбора материала
- от профессионализма плотников
Исходя из этого, можно сделать вывод, что монтаж стропильной системы недопустим без соответствующих расчетов, проектирования и составления плана стропильной системы и соответствующего профессионального опыта исполнителей. Не думаю, что строительство стропильной системы кустарным способом позволит получить действительно надежную крышу над головой.
Узлы стропильной системы и ее общий план
Общая конструкция стропильной системы – ее тип и наличие тех или иных узлов и элементов определяется исходя из:
- проектируемой формы крыши
- размеров перекрываемого пространства
- наличия и расположения внутренних несущих стен или опор
Рассмотрим стропильные конструкции на примере простых двухскатных крыш с различным расстоянием между несущими стенами.
До 6 метров
Для перекрываемого пролета длиной до 6 метров я советую строить простейшую наслонную стропильную систему, в которой стропила опираются непосредственно на мауэрлат (опорный брус по периметру дома). Жесткости этой конструкции вполне хватает для монтажа кровли из любого материала. При этом расход материалов для стропильной системы – минимальный.
До 8 метров
Если же расстояние между несущими стенами до 8 метров – я рекомендую связывать противоположные стропила ригелем.
12 метров и более
Еще один вариант наслонной стропильной системы – с использованием промежуточных стоек, опирающихся на внутренние стены или столбы. Если возможно устройство одной опоры для кровли – такая стропильная система может перекрыть расстояние между внешними стенами в 12 метров, а при наличии двух дополнительных опор – до 16 метров.
Для строения с расстоянием между несущими стенами до 12 метров (при отсутствии внутренних опор) я выбираю висячую стропильную конструкцию, в которой стропила опираются на сплошную (в крайних случаях – составную) затяжку, а затяжка – на мауэрлат.
Основными узлами для такой конструкции будут следующие:
- коньковый узел,
- узел опирания стропил,
- узел «балка-стойка-подкосы»,
- узел «стропило-подкос-стойка».
и другие узлы, в зависимости от наличия или отсутствия в конструкции ригелей, затяжки и т.д.
Определившись с общей конструкцией и основными узлами, я составляю план стропильной системы, который является частью проекта.

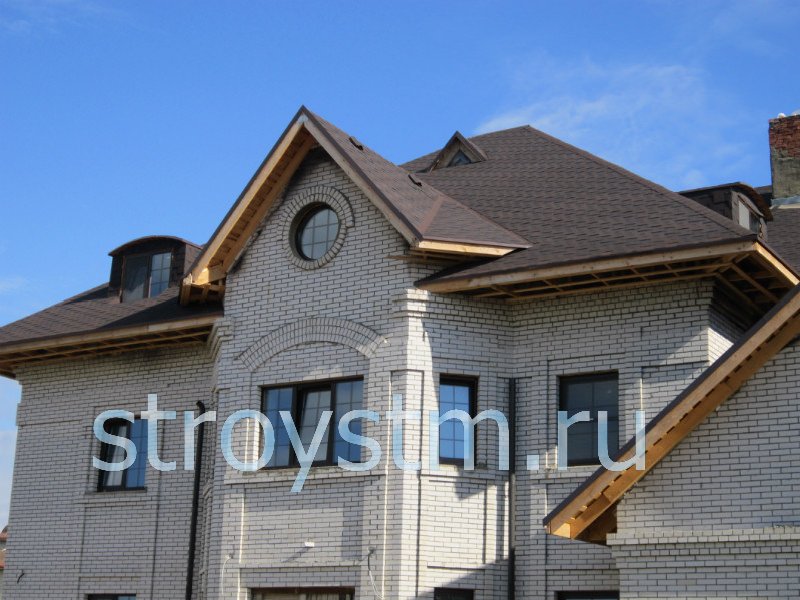

Наши работы
Технология устройства стропильной системы
После утверждения проекта начинаются монтажные работы. Технология устройства стропильной системы, в принципе одинакова для всех типов кровель и включает следующие операции:
1. Установка мауэрлата. Обычно я укладываю опорный брус на двойной слой рубероида (ил другой влагоизоляционный материал), чтобы предохранить древесину от гниения. Крепить мауэрлат к стене можно по-разному, но я предпочитаю делать это с использованием закладных шпилек – на мой взгляд, это наиболее надежный вариант. Хотя можно и привязывать хомутами к анкерам в стене.
2. Установка основных (крайних) стропил. Это особо важный этап строительства стропильной конструкции – от него зависит правильность плоскости ската. Я проверяю плоскость двумя диагональными шнурами: при правильной установке шнуры лишь слегка соприкасаются в точке пересечения.
3. Установка промежуточных стропил. Здесь могут быть различные варианты.
Обратите внимание
Иногда расстояние между стропильными ногами выбирается с учетом размеров утеплителя.
Но в любом случае соотношение размеров промежутков и сечения стропильных ног должно обеспечивать проектную прочность всей конструкции. Чтобы обеспечить точность врезки деталей в узлах я использую шаблон, хотя иногда необходима и ручная подгонка деталей.
4. Установка конькового бруса. В некоторых случаях (особенно, когда угол наклона ската крыши небольшой), я монтирую прочный коньковый прогон, на который передается часть нагрузки от стропил. Таким образом, обеспечивается большая прочность конструкции. Такой прогон крепится к фронтонам или опирается на вертикальные стойки.
5. Монтаж утеплителя. Этот этап зависит от выбора утеплителя. Главное при этом обеспечить защиту утеплителя от наружной влаги и конденсата.
6. Монтаж обрешетки. Вид и материал обрешетки зависит от выбранного кровельного материала. Для мягкой черепицы, рулонных видов покрытия и металлочерепицу я рекомендую сплошное покрытие из толстой многослойной фанеры или ОСП. Под черепицу цементно-песчаную или керамическую, а также стальную кровлю не обязательно сплошное покрытие.
Здесь я исхожу из размеров элементов кровли: важно, чтобы стыки не «висели» в воздухе, а опирались на обрешетку. Если для обрешетки берется доска, я не использую сырую или слишком широкую. Так как со временем обрешетка начинает коробиться и крепление кровельного материала ослабевает.
7. Монтаж кровельного покрытия. Я работаю с различными материалами. Здесь предпочтение отдается вкусу хозяина и достаточной надежности защиты от осадков. Шиферное и черепичное покрытие для пологих скатов я бы не советовал.
Статьи по теме
В любом случае, я считаю, что монтаж стропильной конструкции должен осуществлять специалист. Особенно если это касается врубки и соединений в узлах.
Если планируете устройство крыши на доме, могу предложить свои услуги. Обращайтесь по телефону: +7 (495) 795-82-20 , я приеду, все посчитаю и расскажу. Я со своей бригадой всегда готов сделать свою работу качественно и оперативно.
Желаете получить надежную защиту для своего дома, которая прослужит Вам не одно десятилетие, практически без ремонта кровли – заказывайте монтаж стропильной системы у нас!
