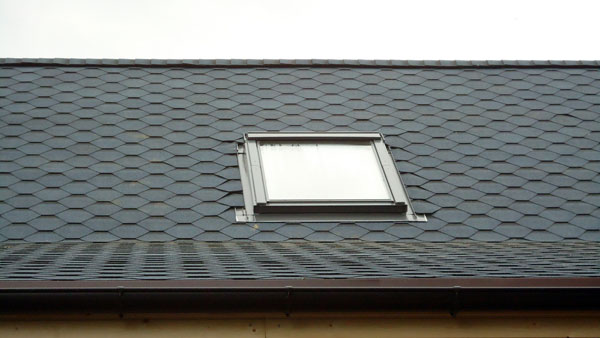

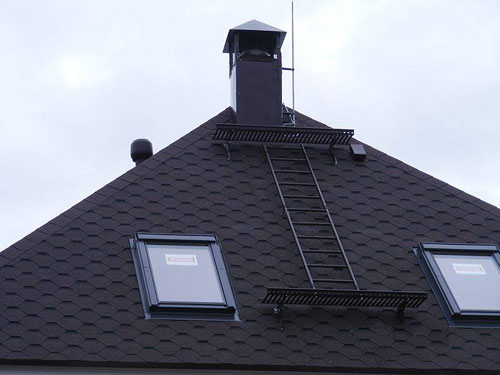

Установка мансардного окна в мягкую кровлю

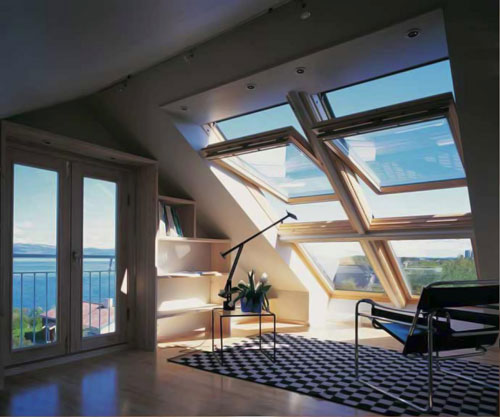

В частном доме мансарда – это еще одна комната. Чтобы превратить чердачное помещение в полноценное жилое, необходимо установить окна. Лучше это сделать сразу на этапе строительства крыши.

Установка мансардного окна в готовую мягкую кровлю сложнее: для монтажа придется вырезать большой участок покрытия, подкладочной фанеры, кровельного пирога и даже стропил, если они установлены с небольшим шагом.

Технология монтажа мансардного окна в мягкую кровлю зависит в первую очередь от конструкции самих окон. Требования к установке у производителей различны. Например, модели Velux можно крепить только к стропильным ногам, а FAKRO и ROTO часто крепят к обрешетке.

Рассмотрим общие правила монтажа.

Схема и выбор модели установки мансардного окна в мягкую кровлю

При выборе модели и определении нужного количества окон исходят из расчета 1 метр квадратный светопрозрачной конструкции на десять квадратов площади чердака. Рекомендуется заранее составить схему размещения окон.

Размещение зависит от крутизны скатов:

• для крутых крыш окно устанавливают так, чтобы его нижний срез располагался на высоте от одного метра до 1,4;

• если уклон в пределах двадцати градусов, можно поместить окно выше – освещенность будет лучше;

• минимальная высота установки – 80 сантиметров, максимальная – метр девяносто.

На высоту также влияет конструкция самого блока. Точнее, расположение ручки:

• если ручка сверху, окно ставят не более чем в 1,1 м от пола;
• если посередине – 1,2-1,4 метра;
• при нижнем положении ручки, если в доме есть дети, нельзя ставить окно низко. Не меньше 1,3 метра.

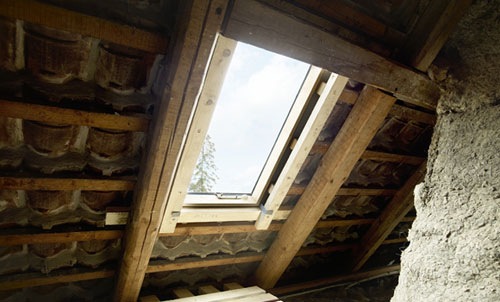

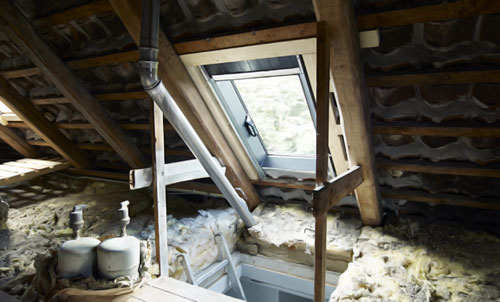

Окно устанавливают между стропильными ногами. Ширину модели подбирают так, чтобы между рамой и стропилами с обеих сторон оставалось около двух сантиметров. По периметру рамы будет располагаться утеплитель, ширина зазоров между коробкой и стропилами зависит от его толщины.

Наши работы

Новая кровля из гибкой черепицы

Кровля с нуля в Химках

Реконструкция кровли в поселке Селятино

Порядок монтажа

1. Если крыша уже готова, в ней нужно вырезать проем для оконной коробки. Проем делают по срезу стропил: между краем и коробкой оставляют такой же зазор, как между коробкой и стропилом. Так обрезают все материалы за исключением гидроизолирующего слоя: нужно оставить лишние 20-25 сантиметров пленки для нахлеста.

2. Если потолок изнутри обшит гипсокартоном или вагонкой, определить местоположение проема будет сложно. Рекомендуется иметь на руках схему размещения стропил, иначе придется демонтировать часть панелей. Перед тем как вырезать в гипсокартоне по контуру весь проем, следует сделать несколько сквозных отверстий, чтобы снять напряжение кровельного пирога.

3. Сверху и снизу проема прибивают к стропильным ногам поперечные бруски. Их монтаж обязателен, если для установки окна потребовалось удалить участок стропила. Если нет – бруски все равно рекомендуется прибить: так окно будет держаться крепче.

4. Поверх готового проема под небольшим уклоном ставят дренажную трубку/желоб для отвода конденсата, крепят к обрешетке. Длина желоба равна ширине проема. Уклон необходим для того, чтобы вода не застаивалась, а самопроизвольно стекала в вентзазор кровли.

5. Извлекают из окна створку. Если окно глухое, вынимают стеклопакет.

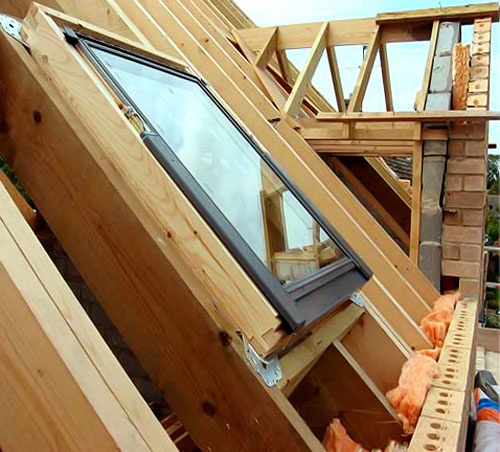

6. Крепят коробку к стропилам и поперечным брускам кронштейнами-уголками. Одна полка привинчивается саморезами к деревянному элементу, вторая – к оконной раме. Нижний край крепят плотно, на верхнем шурупы до конца не затягивают.

7. Регулируют конструкцию по уровню. Серьезные перекосы выправляют пластиковыми уголками. Рекомендуется вернуть на место створку, чтобы убедиться в корректном прилегании. После регулировки створку опять снимают и затягивают крепеж.

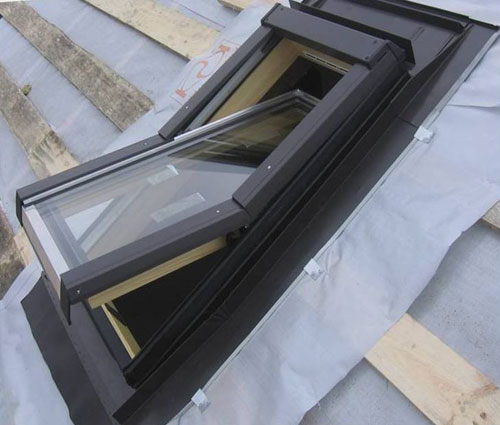

8. Укладывают вокруг окна гидроизоляцию и утеплитель. Края гидроизолирующего фартука заводят с одной стороны под гидроизолирующий слой самой кровли, с другой – под желоб для конденсата. Края гидроизоляции крыши фиксируют к раме. Крепление – оцинкованными гвоздями.

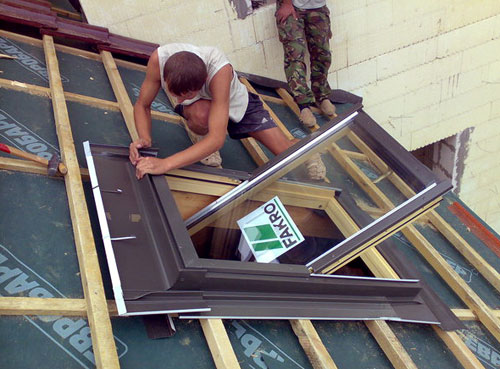

9. Закрывают монтажные швы планками оклада из комплекта окна. Сначала ставят нижнюю деталь, потом остальные. Все планки нужно завести под эластичный уплотнитель.

10. Изнутри щели по периметру рамы заделывают теплоизолирующим или уплотнительным материалом, укладывают пароизоляцию и обрабатывают откосы. Нижний откос должен быть горизонтальным, верхний – вертикальным.

11. Возвращают на место створку.

Можно немного изменить последовательность монтажа: сначала обшить проем теплоизоляционным материалом, а потом установить раму. Полосы утеплителя крепят к стропилам и брускам степлером.

Установка мансардных окон на мягкую кровлю – дело энергоемкое и требующее высокой точности.

Некачественный монтаж наклонного окна на крыше приведет к тому, что мансарду будет постоянно заливать дождем, под кровельным покрытием начнет скапливаться конденсат, дождевая и снеговая влага. Все это ускорит износ крыши и всего дома.
