Схема и чертежи кровли


directoring

Реконструкция кровли, г.Видное, 2015 г.
Кровля любой сложности: +7 (495) 795-82-20

Я Михаил, директор компании, работаю исключительно с кровлями более 15 лет. Ниже расскажу вам о тонкостях и секретах материалов для крыши. Возникнут вопросы с радостью отвечу и помогу .
Михаил, ООО "СТМ-Строй"



Какую бы кровлю вы ни выбрали для дома, для возведения потребуется чертеж крыши. На чертеже должна присутствовать вся значимая информация: абрис сооружения, необходимые размеры элементов, расстояния между ними. Готовые чертежи, схемы крыш есть в большом количестве в интернете, но оттуда вы можете взять только абрис, а метрическую часть вам все равно придется адаптировать для своего дома.





Правила составления чертежей, включая оформление, регламентируются ГОСТ Р21.1101-2009. Их много: использование на чертежах сплошных и разорванных линий, прописных и строчных букв, терминологии; допустимые масштабы для всего дома, отдельных элементов и деталей, генерального плана участка и т.д. Сейчас я расскажу только об основном содержании чертежей и схем кровли.



Элементы чертежа крыши

Чертеж стропильной системы – это визуальное отражение несущих конструкций кровли. Состоит из нескольких частей. Здесь должно быть указано:

  • расположение стропильных ног, толщина бруса (наименование профиля, если система металлическая), шаг между стропилами;
  • высота конька;
  • форма фронтона;
  • строение стропильной фермы;
  • расположение вспомогательных элементов – подкосов, стяжек;
  • устройство консольной мансарды, если она есть;
  • отдельно, в крупном масштабе – соединение/крепление элементов системы и т.д.

Чертеж план кровли – вид дома сверху или сечение в плоскости, параллельной земле. На плане системы стропил будет указано расположение внутренних опорных элементов на чердаке, на плане самой кровли – размещение кровельных конструкций:

  • водосточных воронок, желобов;
  • печной трубы;
  • вентиляционной шахты;
  • мансардных окон;
  • ограждений;
  • кровельных лестниц и т.д.

Чертеж разрез кровли – ее вертикальное сечение в плоскости фронтона или в профиль. Если крыша асимметричная, может потребоваться больше двух разрезов. На разрезах отражаются:

  • углы скатов;
  • форма фронтона;
  • расположение надстроек;
  • элементы конструкции чердака;
  • элементы кровельного пирога – толщина, расположение;
  • детально – строение узлов кровли и т.д.

По существующим строительным нормам схемы устройства крыши выполняются в следующих масштабах:

  • общее сечение – 1:100;
  • крупные фрагменты – 1:50;
  • мелкие детали – 1 к 5, 10 или 20.



Статьи по теме



Чертежи различных видов крыш

Чертеж плоской кровли

План чертеж плоской кровли несет следующую информацию:

  • длина и ширина крыши;
  • местоположение, форма, горизонтальные размеры дымохода;
  • вентиляционная шахта;
  • надстройка для выхода на крышу;
  • расположение и размеры водосточных воронок;
  • ширина парапета;
  • остальные кровельные объекты.

Кроме плана вам также потребуется разрез со следующими данными:

  • уклон крыши;
  • строение – традиционная или инверсионная кровля, толщина перекрытия, утеплителя и стяжки, порядок слоев;
  • чердак, если есть;
  • внутренний водосток и др.



Чертеж шатровой крыши

Чертежи шатровой крыши своими руками включают в себя:

  • стропильную конструкцию ската со всеми размерами;
  • разрез с указанием опор и усиливающих элементов;
  • план с размещением кровельных объектов;
  • детализацию – крепление угловых стропил, рядовых, коньковый узел.

Схема крыши конвертом не сильно отличается от шатровой. Конверт – это вальмовая крыша. У шатровой кровли все скаты – одинаковые равнобедренные треугольники, у конверта стороны могут быть симметричны попарно. Соответственно, потребуется минимум два чертежа скатов.



Чертеж полувальмовой крыши

Чертеж полувальмовой крыши сложнее:

  • схемы боковых скатов;
  • чертеж фронтона;
  • схема полувальма;
  • минимум два разреза;
  • план сверху;
  • детализация.

Для кровельного покрытия собственной схемы может и не быть, хотя лучше составить: она потребуется для расчета материала и определения рисунка укладки. Например, фальцевая кровля при хаотичном размещении картин будет иметь неэстетичный вид. Чертежи фальцевой кровли должны содержать взаимное расположение картин и фальцев, их размеры, а также детализацию фальца.

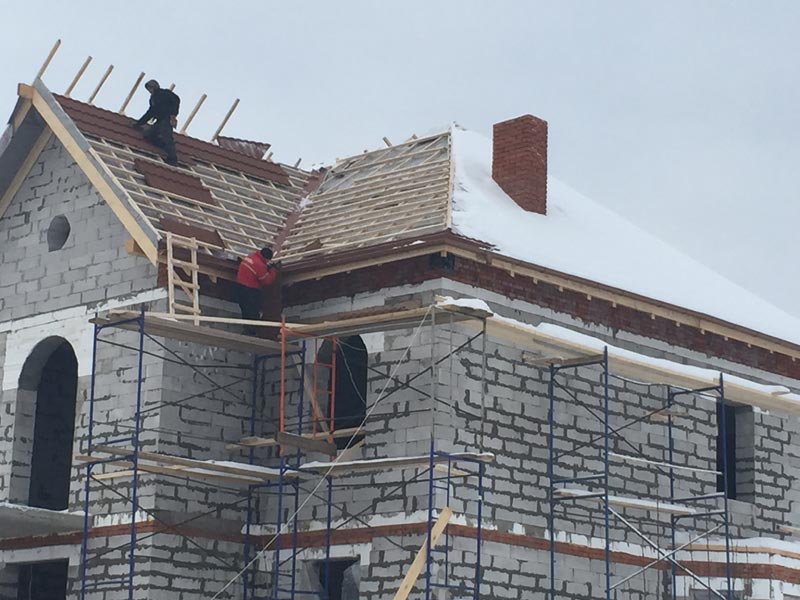

Примеры наших работы



Где заказать чертеж кровли

Если вы составляете чертежи крыши для себя – будьте предельно внимательны: ошибка в одной цифре может повлечь за собой риск обрушения всей конструкции. Если чертежи нужны для предоставления в местные органы управления – лучше закажите профессионалам: администрация не согласует вам документы, пока схемы не будут выполнены в полном соответствии с требованиями ГОСТ.

СТМ-Строй занимается устройством кровель больше 15 лет. У нас квалифицированные проектировщики. Мы составим чертежи для вашей крыши независимо от ее конфигурации быстро, профессионально и по адекватной цене.
