Проектирование кровли


Ни одно сооружение не возводится без проекта, и крыша не исключение. Мы же не хотим, чтобы она обвалилась или потекла. Или обошлась дороже, чем следовало. Или дисгармонировала с самим домом. Что такое проект кровли, как его составить и сколько это стоит?





Что в себя включает проектирование кровли

Проектированием можно назвать все предварительные «теоретические» и расчетные работы. После которых останется только завезти материал (в уже известном количестве), приобрести инструмент и действовать руками. Образец проекта кровли включает в себя:

  • эскиз, дающий полное представление о дизайне;
  • подробный план-чертеж в нескольких проекциях. Отдельные фрагменты посвящены установке вентиляционных труб, кровельных окон, дымохода, ендов и других элементов, требующих детализации;
  • пояснения к чертежу;
  • расчет ожидаемых нагрузок и, в зависимости от них, параметров стропильной системы. Расчет пиломатериалов, необходимых для устройства стропил;
  • расчет количества кровельного материала, фасонных элементов, крепежей;
  • расчет материалов для кровельного пирога и обрешетки;
  • расчет мансардных окон, вентиляционных труб, водосточных систем, вспомогательных кровельных конструкций – снегозадержателей, лестниц и т.д.

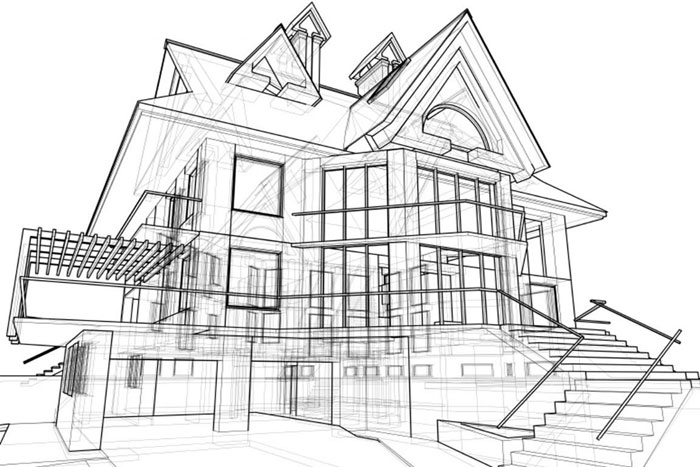

Проектирование кровли



На основании всех этих данных уже можно посчитать, во что обойдется крыша, и составить смету.



Обратите внимание

Сколько стоит проект кровли, зависит от ее метража и сложности. Приблизительно от 150 рублей за квадрат. Обращайтесь по телефону: +7(495) 241-00-59, сделаю проект кровли по приемлемой цене.



При желании можно сэкономить, составить самостоятельно. Но лучше не заниматься этим вручную, даже если у вас инженерное образование: слишком легко допустить ошибку.

Существуют компьютерные программы для проектирования. Чтобы спроектировать кровлю, нужно только выбрать подходящий шаблон и внести в интерфейс исходные данные.



Наши работы



Проекты кровли частных домов

Крыша частного дома может быть любой. Все зависит от вашей фантазии и платежеспособности:

  • плоской неэксплуатируемой;
  • плоской эксплуатируемой. Огромное число вариантов, различающихся нагрузкой и технологией устройства;
  • скатной мансардной. Тоже есть разные варианты;
  • щипцовой. Это и всем известная двускатка, и многощипцовые. От прочих отличаются наличием фронтонов;
  • односкатной;
  • вальмовой (четырехскатной);
  • полувальмовой: половина торца – скат, другая половина – вертикальный фронтон;
  • шатровой – четыре, шесть, восемь скатов. Конька нет, есть коньковый узел: точка схождения стропил со всех сторон;
  • круглого сечения – конус, купол, луковица;
  • сложной конфигурации, соединяющей в себе фронтоны и вальмы, прямые скаты и криволинейные участки и т.д.

Плоская крыша может быть с чердаком или без него. Скатную кровлю без чердачного перекрытия обычно не делают, но в частном доме возможно и это: допустим, вы хотите сделать максимально высокие потолки, оригинальный интерьер в стиле лофт или фахверк. В таком случае уделите повышенное внимание тепло/гидроизоляции.

На этапе выбора вы в первую очередь руководствуетесь практическими соображениями:

  • если участок маленький, эксплуатируемая крыша предоставит вам дополнительное полезное пространство. Здесь можно сделать что угодно, начиная с мини-парка и заканчивая автостоянкой. Учтите, что для устройства любой эксплуатируемой кровли нужен солидный запас прочности фундамента и других несущих конструкций. Разница только в величине этого запаса;
  • если вам пригодится дополнительное жилое или рабочее помещение – рассмотрите вариант мансардной крыши;
  • плоская неэксплуатируемая крыша позволит вам сэкономить силы и деньги при монтаже;
  • крутизна ската зависит от метеорологических условий в вашей местности. Если влажность высокая, а ветровая нагрузка низкая – скаты делают крутыми. Если наоборот – пологими. Угол 25-45 градусов подойдет практически для любого варианта. Имейте в виду, что у односкатных крыш ветростойкость самая низкая, а крыши с фронтонами протекают чаще, чем четырехскатные (протечки в ендовах);
  • от формы зависит, сколько узлов должно быть на проекте крыши. У многоскатных кровель узлов мало: конек, примыкания и карнизы. У щипцовых добавляются ендовы и торцевые (ветровые) планки. От количества узлов зависит число потенциальных протечек. Лишние узлы – это лишние сложности при монтаже и дополнительные финансовые затраты. Но зато при наличии фронтонов вы сэкономите на кровельном материале;
  • еще одно обстоятельство, которое нужно учитывать, чтобы сделать проект кровли – цена материалов и монтажа: чем сложнее конфигурация и строение крыши, тем дороже она обойдется. Конечная сумма определяется расчетом, но порядок можно прикинуть уже при выборе крыши;
  • от кровельного материала зависят многие расчетные параметры. Например, если вы планируете керамическую кровлю, придется усилить стропила; если гибкую черепицу – усложнить систему вентиляции; если металлопрофильное покрытие – обязателен молниеотвод. Для разных материалов разные рекомендации по поводу крутизны скатов, это нужно учитывать при выборе покрытия. Форма тоже важна: для криволинейных и круглых крыш подходят гибкая черепица, иногда композитная, фальцевая кровля; металлопрофильными листами можно крыть только прямые скаты;
  • если вы планируете круглую крышу, возможно, вам лучше выбрать не деревянную стропильную систему, а готовые металлические фермы. Конус еще более-менее реально выполнить брусом (та же шатровая крыша, только очень много узких длинных скатов), купол – слишком сложно, и расход пиломатериалов будет очень большой.

Второй критерий выбора – стиль дизайна. От выбранного стиля будет зависеть форма крыши и кровельный материал. Материалы взаимозаменяемы: например, вместо керамики вполне успешно используются металлочерепица и гибкая черепица, стилизованная под керамический гонт.

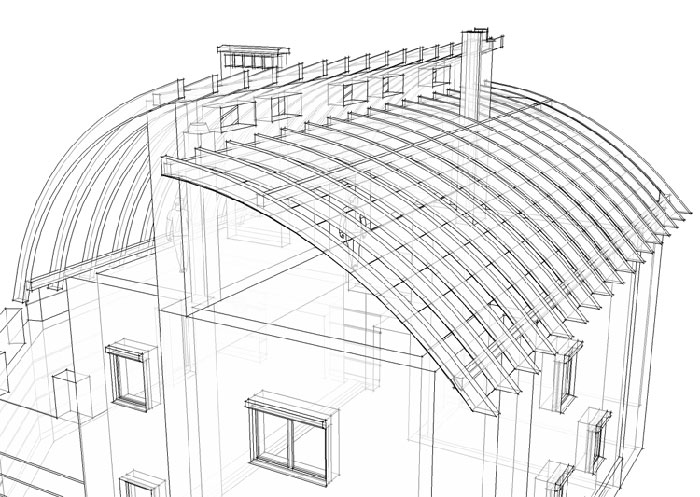

Проектирование кровли

С формой сложнее. Плоская крыша – атрибут авангарда. Совместить ее с готическим особняком, барокко или кантри будет сложно. Перед тем, как составлять проект на кровлю, придется обратиться за консультацией к профессиональному дизайнеру.

Если дом эксплуатируется, но вы хотите его модернизировать (в том числе заменить крышу), вам нужен проект реконструкции кровли. В принципе, все основные составляющие те же: эскиз, план, расчет. Но для начала потребуются техническая документация самого дома и экспертная оценка его состояния: по мере эксплуатации несущая способность основных конструкций снижается.



Статьи по теме



Пример проекта на скатную кровлю: расчетная часть

Что учитывается при расчете нагрузок:

  • вес покрытия;
  • сезонные нагрузки – ветровые, снеговые (эти данные можно взять из таблиц СНиП для региона);
  • вес кровельных конструкций;
  • вес самой стропильной системы.

Порядок действий:

  • суммируем данные, определяем общую нагрузку, добавляем запас;
  • исходя из этой цифры, определяем сечение и шаг стропил, необходимость и количество усиливающих элементов (подкосы, лежни, вертикальные опоры и т.д.);
  • считаем фактическую массу самой стропильной системы и пересчитываем нагрузки с ее учетом;
  • рассчитываем количество пиломатериалов для стропил.

Количество материала для обрешетки зависит от кровельного материала. Для металлопрофильных покрытий требуется шаговая обрешетка и контрбрус (какой толщины и с каким шагом – смотрите в инструкции к вашему покрытию). Для гибкой черепицы дополнительно нужен сплошной настил (водостойкая фанера, OSB).

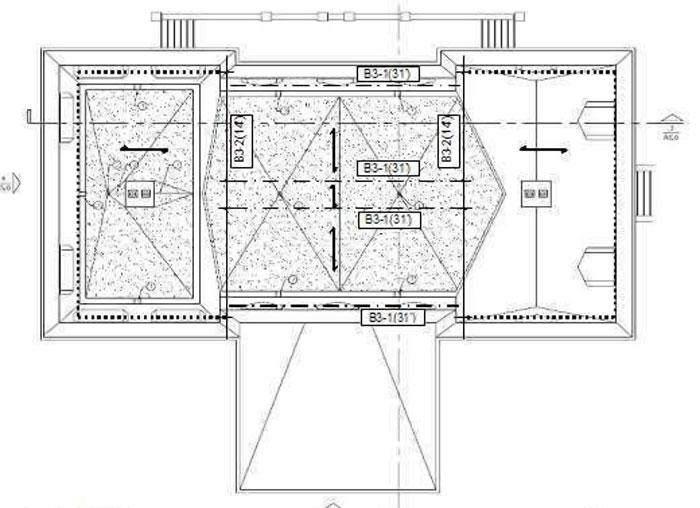

Проектирование кровли

Простейший пирог состоит из пароизоляции, утеплителя и гидроизоляции. Обе пленки следует считать с учетом нахлестов около 15 сантиметров. Плиты утеплителя помещаются между стропилами, их суммарная площадь будет равна площади крыши.

При расчете покрытия смотрите его технические характеристики. Там указана полезная площадь, т.е. какой метраж фактически покрывает один лист или одна упаковка. Нахлесты уже учтены. Сложности у вас могут возникнуть при обхождении кровельных объектов – окон, труб. Просто вычесть их размеры из общей площади недостаточно. Материал, скорее всего, придется подрезать, желательно при этом минимизировать количество отходов.

Суммарная длина конькового элемента равна длине конька, карнизного – длине карниза и т.д. Фасонные элементы для узлов считаются с учетом нахлестов, эти цифры можно взять из инструкции по монтажу.

Совсем простую крышу – например, односкатку для гаража или бани – можно возвести вообще без проекта, хотя расчет нагрузок и материалов все равно потребуется. Чем сложнее кровля, тем труднее ее проектировать.

Если сомневаетесь в своих силах, обращайтесь к нам. У нас можно сделать проект кровли недорого, заказать ее монтаж полностью или отдельные этапы: возведение стропил, устройство или замену пирога, укладку покрытия, установку кровельных конструкций.

 Звоните! Спрашивайте!

+7 (495) 241-00-59

Задайте ваш вопрос

Задать вопрос

К вашим услугам штат профессионалов, быстрые сроки и высокое качество любых работ.



Дополнительные материалы по теме





Ваши отзывы, комментарии, вопросы

Комментарии

Алексей 11.03.2016 09:09
0
Добрый день. Нужен проект кровли двухскатной для бани.размер сруба 9×9 бревно сколько будет стоить и что нужно от меня.
Ответить | Ответить с цитатой | Цитировать
Консультация по телефону
+7(495) 241-00-59
Отвечает Михаил-прораб
модератор
На такую кровлю проект не нужен. У вас никаких сложностей, все просто. Для информации-сам проект стоит 150 руб за м2 кровли.
Анастасия 12.02.2017 13:58
0
Здравствуйте! Хотим сделать черепицу, и ей выложить рисунки. Кто этим занимается? Куда можно обратиться, чтобы найти дизайнера и чтобы он рассчитал?
Ответить | Ответить с цитатой | Цитировать
Консультация по телефону
+7(495) 241-00-59
Отвечает Ммхаил-прораб
модератор
Здравствуйте! Это в состоянии сделать любой дизайнер! Тоже самое, что и раскладку плиток на стенах делать. Тут играет роль размер ската и выбор коллекции черепицы.
