Ограждение кровли


Любую крышу время от времени посещают люди. Это касается не только эксплуатируемых кровель. На неэксплуатируемые, плоские и скатные, периодически поднимаются рабочие-ремонтники – для устранения неисправностей, монтажники – для установки антенн и другого кровельного оборудования, технический персонал или жильцы – для чистки снега.

Чтобы обезопасить людей, необходимо ограждение кровли.





Нормативы на ограждение на кровле

  1. «Ограждение кровли» СНиП 21 01 97. Статья предписывает установку ограждений на пологих крышах (до 12 градусов) – если их высота больше 10 метров, на скатных (больше 12) – если их высота больше 7 метров, а также на любых эксплуатируемых крышах, открытых лестницах и площадках. Под высотой понимается расстояние от земли до карниза. Российский стандарт на ограждение кровли – ГОСТ 25772 83.
  2. СНиП 2.01.02-85 для производственных корпусов предусматривает ограждение кровли парапетное. Если высота парапета меньше 60 сантиметров, его наращивают решетками до 60.
  3. 31-01-2003 (для жилых многоквартирных сооружений), требования к ограждению на кровле: сама ограда не меньше 1,2 метра, поручни на лестницах и площадках – от 90 сантиметров, допустимая нагрузка – 0,3 кгН/м и более. На домах выше 30 метров высота ограждения превышает 1,2.
  4. 31-05-2003 (для административных корпусов). Высота ограждения кровли не меньше 90 сантиметров. Материал изготовления металлических ограждающих конструкций – сталь (оцинкованная, с порошковым покрытием, нержавейка) или медь, в соответствии с ГОСТ на ограждения кровли 25772. Не допускается установка элементов с окалиной или механическими дефектами.

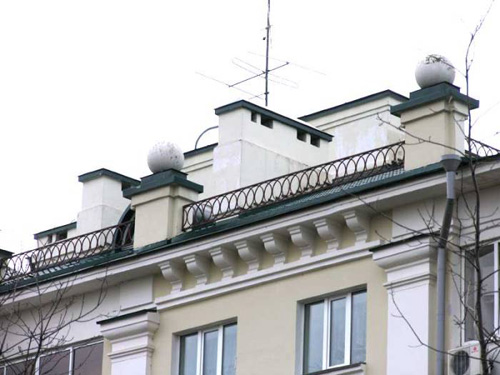

 ограждение кровли

Обратите внимание

Ограждение скатной кровли выполняют с перилами 60 сантиметров высотой. Шаг между горизонтальными балками обычно делают 30 сантиметров, между стойками – не больше метра.



Разновидности ограждений

Тип ограждения зависит от назначения крыши:

  • На плоской кровле промышленного или жилого городского дома (в т.ч. эксплуатируемой) – железобетонный парапет;

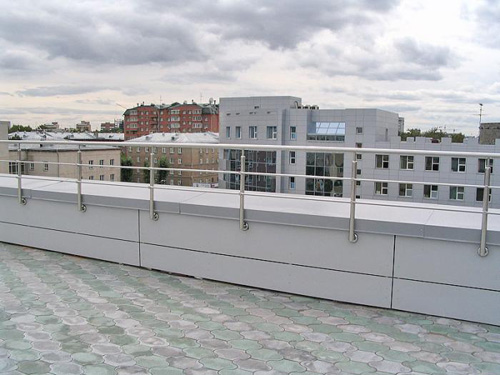

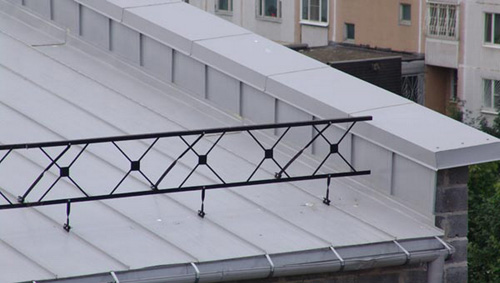

ограждение кровли плоской крышижелезобетонный парапет

  • На скатной – ограждение кровли без парапета, решетчатая конструкция из железных стоек и поперечных балок.

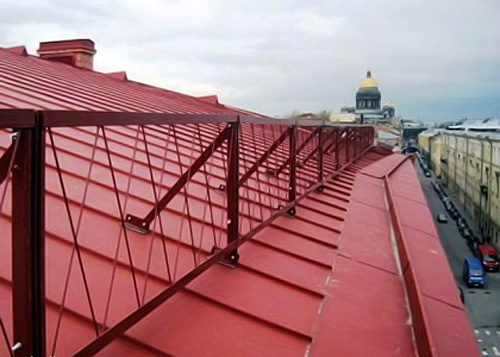

ограждение кровли скатной крыши

Кроме решетчатых металлоконструкций ограждения изготавливают из цельнометаллических экранов, панелей из оргстекла на стальном каркасе.



Устройство ограждения кровли

Металлическая решетчатая ограда – сборная конструкция. В комплектацию ограждения входят:

  • Опорные стойки из металла (обычно стальные трубы);
  • Поперечные балки – круглые трубы с меньшим сечением либо профильные;
  • Крепеж – болты, саморезы, гайки, шайбы и др.;
  • Кронштейны универсальные для монтажа к крыше, подходящие для кровель с разным уклоном.

Вес ограждения кровли из металла складывается из веса всех его элементов. Масса одного элемента (стойки, балки) – от двух до трех килограммов.

В том же комплекте могут поставляться другие вспомогательные элементы – снегозадержатели, кровельные и стеновые лестницы, переходные мостики.



Обратите внимание

Монтаж отдельных секций может осуществляться на земле или непосредственно на кровле, после установки стоек.



Варианты установки:

  • К фальцевой кровле стойки крепят струбцинами, чтобы не нарушать герметичность покрытия;

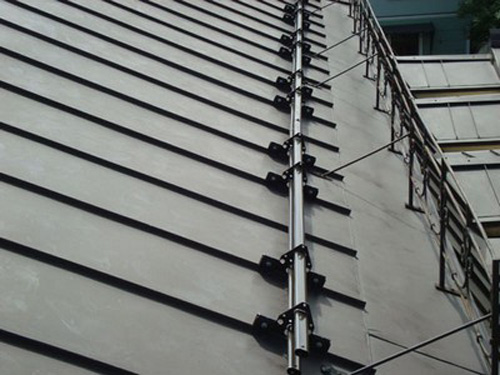

ограждение кровли фальцевой крыши

  • К профильным покрытиям и плоским – крепежными шурупами с уплотнительными прокладками;
  • На крышах 15-45 градусов возможен шарнирный крепеж.



Пример монтажа кровельного ограждения своими руками

В качестве материала используем:

  • П-образный металлопрофиль 25 на 40 миллиметров для стоек;
  • 25 на 25 для поперечин;
  • 16-миллиметровые стальные прутья;
  • Металлические пластины сантиметровой толщины размером 7 на 10 сантиметров для крепления.

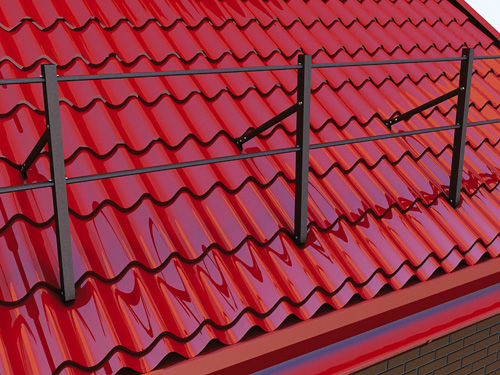

ограждение кровли своими руками

  1. Отрезать болгаркой две стойки по 60 сантиметров и две перекладины по 2,5 метра.
  2. Просверлить в пластинах монтажные отверстия. Диаметр немного больше толщины крепежного метиза.
  3. Приварить пластины к стойкам под прямым углом.
  4. Приварить к пластинам подпорки под углом 30 градусов.
  5. Приварить к стойкам верхнюю поперечину.
  6. Вторую перекладину приварить в полуметре от первой, в 10 сантиметрах от нижних концов стоек.
  7. Приварить к горизонталям вертикальные прутки с шагом 30 сантиметров.

Секция готова. К деревянной обрешетке ее можно прикрепить шурупами. В бетоне следует сделать отверстия перфоратором и закрепить ограду анкерными болтами 16-сантиметровой длины.

Вторую секцию делают без первой стойки, приваривают горизонтали к крайней стойке уже установленной секции. Аналогично – последующие.



Наши работы





Испытание ограждений кровли крыш

Ограждение считается пригодным только после прохождения испытаний. Испытания проводятся после строительства, перед сдачей объекта в эксплуатацию, дальше – регулярно, с интервалом в пять лет. Проводить их имеют право сотрудники соответствующего ведомства или сертифицированные фирмы.

Визуальный осмотр осуществляется раз в год.

Список испытаний включает в себя:

  • Проверку на соответствие нормативным размерам;
  • Визуальную оценку целостности конструкции и качества крепления;
  • Оценку качества сварных швов;
  • Оценку качества покрытия;
  • Испытание на прочность.

Испытания на прочность осуществляются путем приложения локальной нагрузки 0,54 кН в течение двух минут с шагом 10 метров по всему периметру крыши. Результат считается удовлетворительным, если конструкция осталась недеформированной.



Обратите внимание

По факту проведения работ составляется акт испытания ограждения кровли. Кроме него застройщик или лицо, ответственное за состояния дома, получает на руки копии разрешительных документов на испытательное оборудование, а также рекомендации по устранению неисправностей (если они обнаружены).



Цены на ограждения кровли

Приблизительный порядок цен на комплекты (длина 3 метра):

  • Ограждение кровли фальцевой – от 3,5 тысяч рублей;
  • Ограждение кровли из металлочерепицы – от 2 тысяч;
  • Из битумной черепицы – от 3 тысяч.

Монтаж ограждения кровли, цена за м.п. – от 600 рублей до тысячи, зависит от высоты конструкции. Стоимость испытаний ограждений кровли крыш – около 100 рублей за метр погонный.

Если у вас возникли вопросы или дополнения по поводу устройства кровельных ограждений, то можете адрессовать их мне, и я постараюсь ответить на них. Также , еслив вы планируете сделать крышу, то моя бригада к вашим услугам. Звоните. Опыт работы более 10 лет на разных крышах позволит мне сделать вам любой вид кровли.



Дополнительные материалы по теме





Ваши отзывы, комментарии, вопросы

Комментарии

Горделенко Даниил 11.07.2012 16:43
+2
какими обычно бывают испытания и как правильно их проводить?
Ответить | Ответить с цитатой | Цитировать
Михаил-Прораб 12.07.2012 20:24
0
испытания могут быть какими угодно, тут можно включить фантазию, главное без фанатизма и обязательно со страховкой!!!
Ответить | Ответить с цитатой | Цитировать
Иван 14.07.2012 15:15
0
Как крепить ограждение кровли?
Ответить | Ответить с цитатой | Цитировать
Консультация по телефону
+7(495) 241-00-59
Отвечает Михаил-прораб
модератор
На всех ограждениях предусмотрены специальные крепежи для разных типов кровельного покрытия, исходя из этого, проблем с креплением ограждений не возникает.
Азизов 16.08.2012 15:26
+2
Высота ограждений по каким нормам смотреть?
Ответить | Ответить с цитатой | Цитировать
Консультация по телефону
+7(495) 241-00-59
Отвечает Михаил-прораб
модератор
Рекомендую обратиться к проектировщикам , чтобы самому не заниматься расчетами.
максим 20.04.2016 19:30
0
мы смонтировали кровельное ограждение выше снегозажержател я,на 30 см по проекту, хотя раньше всегда ставили ограждения ниже снегозадержател я ближе к карнизу, и вот весной ограждение деформировало из снега, нам сказали что, забор слабый нужно переделать, ну все заводское металлпрофиль, 4 снег.зона , длина ската 7.7м,нам кажется проектант ошибся , так как на других домах снегозадержател и выше ограждения и оно не согнулось
Ответить | Ответить с цитатой | Цитировать
Консультация по телефону
+7(495) 241-00-59
Отвечает Михаил-прораб
модератор
У меня даже фото есть на сайте с вашим случаем. Снежки перед ограждениями. Они для этого и нужны-чтобы ничего не снёс снег на своём пути, схода снега не выдерживает ничего-не ограждения, не водосток. Даже если вы поменяете ограждения, но не переместите снежки, на следующий год будет тоже самое-ограждени я погнёт. Поставьте перед ними ряд снежков..не демонтируя нижние, чтобы не оставлять дыры.
