Узлы кровли из гибкой черепицы


Сегодня я расскажу, что такое узлы кровли, и чем отличается монтаж узлов кровли из гибкой черепицы от аналогичного процесса для покрытий из других материалов.





Особенности узлов кровли из гибкой черепицы

Узлами кровли называются все участки на торцах и примыканиях к трубам, стенам и другим кровельным объектам:

  • Конек;
  • Карнизы;
  • Хребет вальмы;
  • Примыкания;
  • Ендовы;
  • Фронтон (торец).

Узлы гибкой черепицы выполняются из мягких битумных материалов, как и само покрытие.



Внимание

Рядовую черепицу кладут на сплошную обрешетку из фанеры, предварительно настелив на нее подкладочный ковер.



Под узловые элементы устанавливают жесткие планки (чаще всего из оцинкованной стали). Они являются основой для укладки мягких элементов кровли и служат вентиляции подкровельного пространства.

Этим монтаж отличается от жестких кровельных материалов – у них обработка узлов производится жесткими элементами из того же материала, что и само покрытие.

Крепление осуществляется битумными гвоздями и битумной мастикой, все стыки и швы замазывают специальным герметиком.



Этих производителей мягкой черепицы я рекомендую

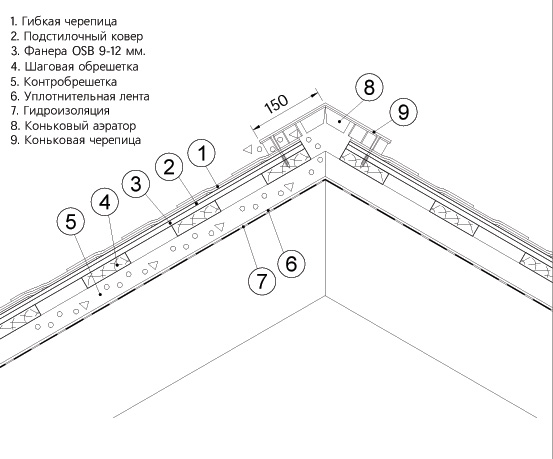

Устройство конька гибкой черепицы

uzli-mygk-konek4uzli-mygk-konek3

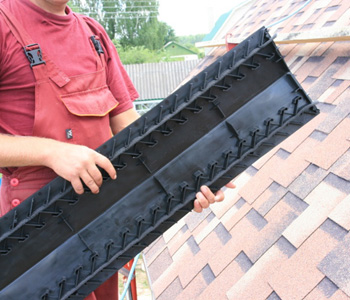

1. Коньковую планку кладут поверх подкладочного слоя и черепицы. Соседние фрагменты на стыках укладывают с нахлестом 3-5 сантиметров.

uzli-mygk-konek7

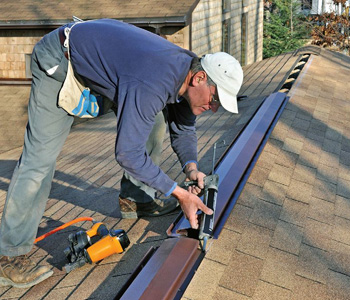

2. Фиксируют планки гвоздями, зигзагом: первый гвоздь с внешней стороны, следующий – с внутренней. Шаг 10 сантиметров.

uzli-mygk-konek5

3. Коньковые плитки размерами 25 на 33,3 сантиметра изготавливают из коньковой полосы, переламывая ее в местах перфорации.

4. Плитки кладут вдоль всего конька с нахлестом до 10 сантиметров. Фиксируют четырьмя гвоздями по углам. Нахлест следующей плитки перекрывает крепление предыдущей.

uzli-mygk-konek6



Внимание

Некоторые производители рекомендуют формовать коньковые плитки с помощью строительного фена.





Монтаж карниза мягкой черепицы

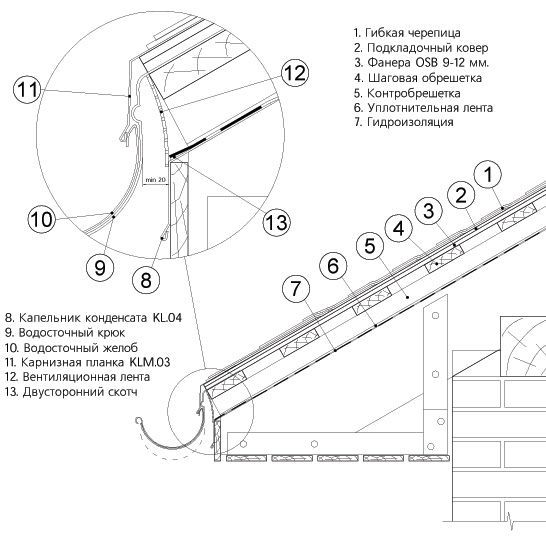

uzli-mygk-karniz1

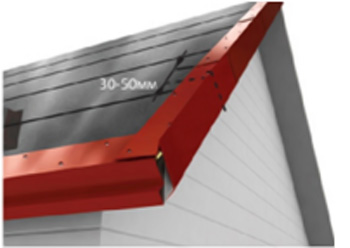

1. Помещают поверх ковра карнизные планки (монтаж аналогичен торцевым и коньковым).

uzli-mygk-karniz6

2. Удаляют с клеевого слоя карнизной полосы-самоклейки защитную пленку.

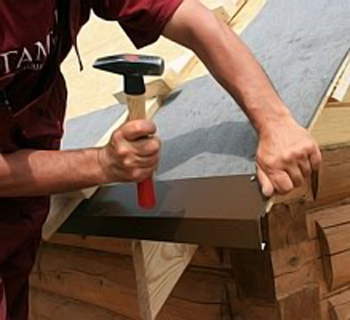

uzli-mygk-karniz2

3. Укладывают полосу по карнизному свесу примерно в 10 мм от перегиба планки карниза.

4. Соседние отрезки кладут встык.

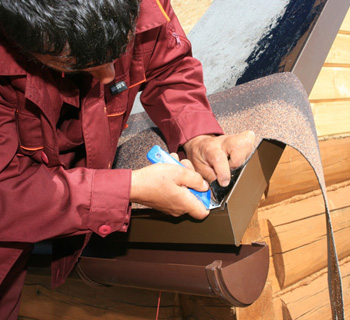

uzli-mygk-karniz3uzli-mygk-karniz4

5. Фиксируют по краю и рядом с перфорацией. Отступая от изгиба фронтонной планки примерно на 10 мм.

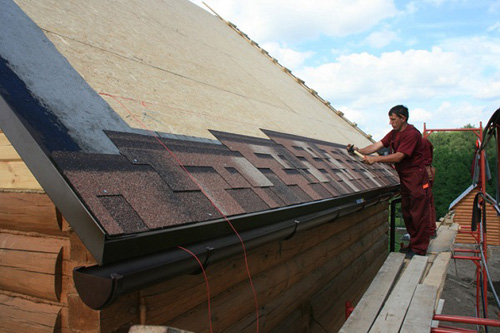

uzli-mygk-karniz5

6. Стыки и точки крепления перекрывают черепицей. Стыки в разбежку, обязательно.



Разные производители по разному рекомендуют крепить карнизную и фронтонную планки-кто-то на ковер, а другие под ковер. Главное в чем они единодушны-в обязательной проклейки битумной мастикой вдоль карнизов и фронтонов.



Наш фотоотчет по строительству кровли из черепицы Carriage House

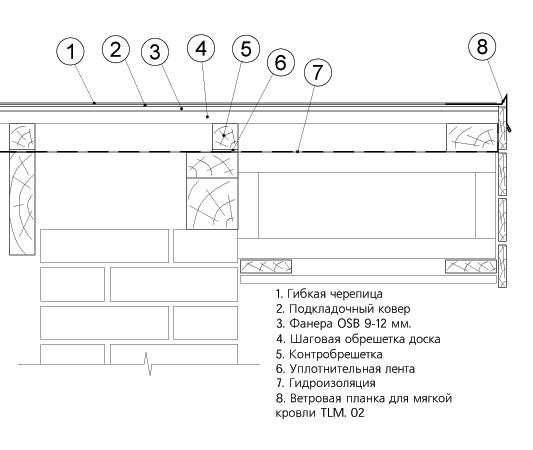

Монтаж фронтона гибкой черепицы

Металлическая ветровая планка устанавливается поверх ковра и черепицы. Крепление аналогично монтажу конька и карнизов.

uzli-mygk-fronton1

Некоторые производители (например, TEGOLA) включают в комплектацию фронтонные фартуки с разными развертками (20, 13, 35 см и т.д.). Их фиксируют к деревянной ветровой доске с помощью кляймеров или саморезов с интервалом 30 сантиметров. При этом верхний уголок заготовки черепицы, стыкующийся с вертикальной плоскостью фартука, подрезают под 60 градусов.

uzli-mygk-fronton2

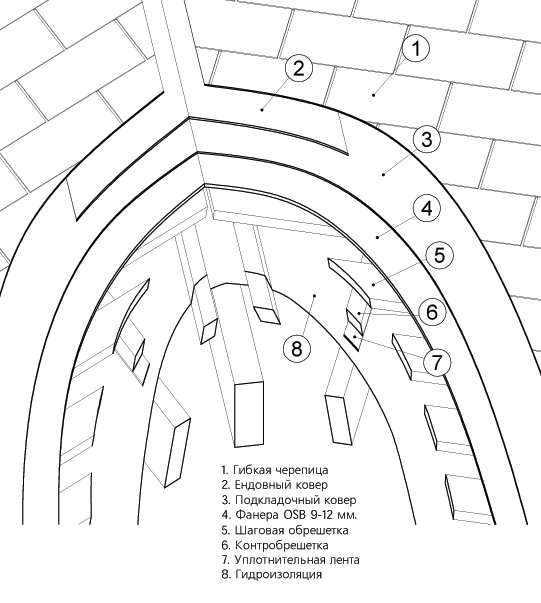

Монтаж ендовы гибкой черепицы

uzli-mygk-endova1

1. Сначала нужно положить подкладочный ковер с заходом на соседний скат.

2. По оси ендовы кладут ендовый ковер. Фиксируют к основе по краю гвоздями через 10-20 сантиметров.

3. Если длина ендовы больше 10 метров, фрагменты ковра кладут с нахлестом 15 сантиметров и замазывают битумной мастикой.

4. Подрезают и укладывают черепицу. Край ендового ковра должен выступать из-под черепичного покрытия на 20 сантиметров. При подрезке под материал нужно подкладывать фанеру, чтобы не повредить ендовый ковер.

uzli-mygk-endova2

5. Черепицу кладут на битумную мастику, гвозди в ендову близко к оси не бьют.

uzli-mygk-endova2



Обратите внимание

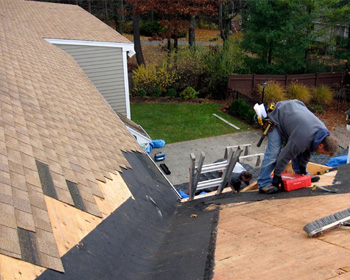

В зависимости от производителя черепицы узел монтажа ендовы может отличаться. Как по использованию материалов, так и по укладки черепицы.



uzli-mygk-endova4

Для разных моделей рекомендованы различные способы укладки: «косичка», «подрез», «двойное плетение» и др.



Наш фотоотчет по строительству кровли из черепицы CATEPAL





Как делается примыкание на мягкой черепице

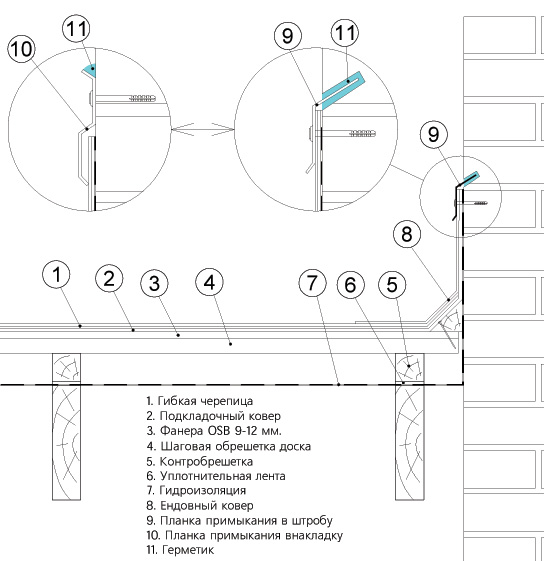

uzli-mygk-premykanie1

1. В месте примыкания к стене прибивают деревянную треугольную рейку 5 на 5 сантиметров.

2. На нее заводят черепицу и подкладочный ковер.

uzli-mygk-premykanie3

3. Приклеивают полосу ендового ковра: 30 сантиметров на стену, пятнадцать – на скат. Все компоненты фиксируют битумной мастикой.

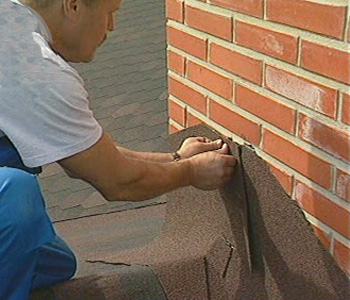

uzli-mygk-premykanie4

4. Сверху помещают стальной фартук (планку примыкания), крепят гвоздями и герметизируют.

uzli-mygk-premykanie2





Обратите внимание

В качестве планок примыкания выпускаются одинарные и двойные фартуки. Я стараюсь использовать примыкания из металла, как более надежные и долговечные.

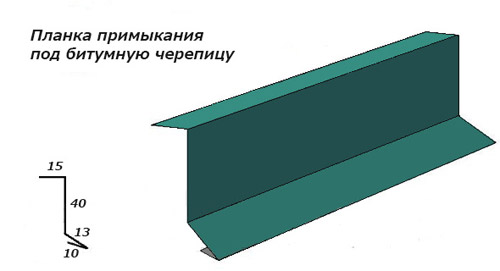

планка примыкания для гибкой черепицы



Как сделать хребет на кровле из мягкой черепицы

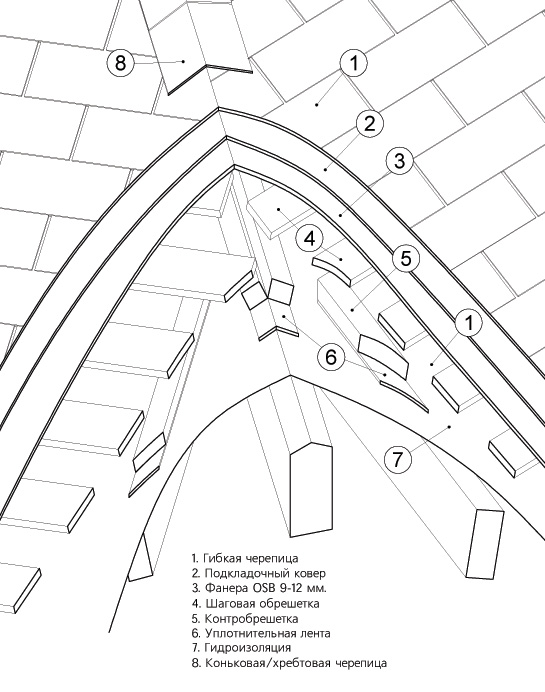

uzli-mygk-hrebet1

1. На хребте вальмы рядовую черепицу подрезают, чтобы в покрытии между скатами оставался просвет полсантиметра.

2. Отбивают шнурком по обоим скатам две полосы под хребет.

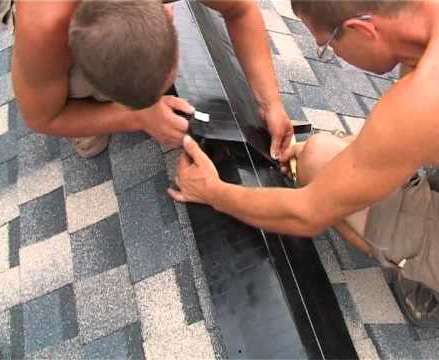

3. Хребет выполняют коньковой черепицей. Монтаж – с нижней точки гребня вальмы наверх. Кладут черепицу длинной стороной поперек сгиба.



uzli-mygk-konek1



4. Крепят четырьмя гвоздями по углам. Вышележащий кусок должен перекрывать крепление предыдущего.



uzli-mygk-konek2





Ошибки в монтаж узлов

  1. Отсутствие ендового ковра приводит к протечкам, т.к. это самое открытое для осадков место.
  2. При монтаже ендовы точки крепления делаются только по краям. Располагать их близко к оси нельзя.
  3. Неправильное взаимное расположение элементов на примыканиях приводит к их разгерметизации.
  4. На всех покатых узлах стыкующиеся элементы располагаются с нахлестом верхнего на нижний (по линии тока воды).
  5. На коньке нахлесты делают по направлению ветра.
  6. Толщина слоя мастики должна соответствовать рекомендациям производителя (примерно от 0,7 до 1,1 миллиметра). Более толстый слой приводит к избыточному растворению битума и, как следствие, к непрочности покрытия и подтекам.



Стоимость монтажа узлов кровли гибкой черепицы

Укладка самой черепицы и монтаж ее узлов стоит около 350 рублей за метр квадратный (не считая обрешетки и подготовки основы). Сделать узлы кровли из мягкой черепицы лучше доверить профессионалам. Поскольку это самые уязвимые места кровли, ошибки в монтаже практически всегда приводят к порче внешнего вида и нарушении герметичности.



Мы занимаемся кровлями 15 лет, а производственный стаж наших мастеров еще больше. Выполним монтаж самой кровли и/или ее узлов быстро и с отличным качеством.



К вашим услугам:

  • прозрачная смета, никаких дополнительных затрат;
  • вежливые русскоязычные исполнители;
  • гарантия на два года.



Похожие материалы:

стропильная система мансардной крыши

стропильная система двухскатной крыши



обогрев кровли и водостоков

что такое ендова кровля



Ваши отзывы, комментарии, вопросы

Комментарии

Руслан 21.12.2015 12:52
-1
Как правильно стыковать обрешетку на коньке под мягкую черепицу
Ответить | Ответить с цитатой | Цитировать
Михаил-прораб 06.01.2016 13:54
0
Последний ряд обрешётки монтируется по краю осб. Если кровля вентилируемая, то не доходит около 5см до конька
Ответить | Ответить с цитатой | Цитировать
Гришин В. 23.12.2015 12:53
0
А меня больше интересует, как правильно состыковать фронтонные планки? Поделитесь опытом?
Ответить | Ответить с цитатой | Цитировать
Михаил-прораб 06.01.2016 13:44
+1
Фронтонные планки стыковать и вертикально подрезать, можно с небольшим нахлестом, подрезая отгиб, чтобы не получалось сквозной дыры.
Ответить | Ответить с цитатой | Цитировать
Александр 28.07.2017 13:29
0
Металлическая ветровая планка устанавливается поверх ковра и черепицы?
Ответить | Ответить с цитатой | Цитировать
Консультация по телефону
+7(495) 241-00-59
Отвечает Павел
модератор
Поверх ковра или осб, но не поверх черепицы. Обязательно ппомазывается мастикой.
